Опис

жерело безперебійного живлення UPS PM-UPS-500MW від POWERMAT

500 ВА / 300 Вт | 12 В | РК-ДИСПЛЕЙ | ЧИСТА СИНУСІЯ

Джерело безперебійного живлення PM-UPS-500MV від POWERMAT – це лінійно-інтерактивне джерело живлення з ефективною потужністю 300 Вт та видимою потужністю 500 ВА.

ХАРАКТЕРИСТИКИ ПРОДУКТУ

Джерело безперебійного живлення (ДБЖ) – це пристрій, який забезпечує безперебійне живлення інших електронних пристроїв, навіть під час відключення електроенергії. Коли розетка живлення під напругою, ДБЖ автоматично заряджає підключений акумулятор. Крім того, ДБЖ має ряд захистів від перевантаження, перегріву, надмірно високої та низької вхідної напруги, перезаряджання та розряджання акумулятора, а також коротких замикань, що забезпечує максимальний захист підключених пристроїв.

• Функції перетворювача постійного/змінного струму, джерела безперебійного живлення та автоматичного зарядного пристрою акумулятора поєднані в одному пристрої .
• У разі відключення електроенергії ДБЖ негайно забезпечує живлення підключених пристроїв , що дозволяє безпечно вимкнути обладнання та зберегти важливі дані. Раптові відключення електроенергії можуть призвести до втрати даних та пошкодження електронного обладнання.
• ДБЖ POWERMAT – це пристрій, який ідеально вирішує цю проблему. Він дозволяє підключати зовнішній акумулятор/акумуляторний блок 12 В (паралельно), має дві вихідні розетки 230 В та дозволяє підтримувати роботу двох пристроїв одночасно.
• Тороїдальний трансформатор, що використовується в перетворювачі, забезпечує високу ефективність та низький струм холостого ходу. Пристрій набагато енергоефективніший, ніж старіші моделі з трансформаторами з E-подібним сердечником.
• Швидкий 32-бітний мікропроцесор забезпечує точну та безперебійну роботу.
• Перетворювач виробляє на виході чисту синусоїдальну напругу , що дозволяє йому працювати практично з будь-яким типом навантаження.
• Високий струм зарядки акумулятора (точні значення в таблиці технічних даних).
• Вбудований стабілізатор напруги мережі AVR.
• Призначений для роботи з необслуговуваними AGM VRLA або GEL акумуляторами.
• Виробник також підготував зрозумілу інструкцію польською мовою, що значно спрощує використання пристрою.

ПРИКЛАД ЗАСТОСУВАННЯ

Джерело безперебійного живлення PM-UPS-500MW від Powermat забезпечує безперебійне живлення та захист багатьох пристроїв, таких як:

• Комп’ютери
• Системи сигналізації
• Робочі станції
• Сервери
• Телевізійне та радіообладнання
• Печі, насоси та контролери центрального опалення
• Інші пристрої з будь-яким типом навантаження зі споживанням потужності, адаптованим до пристрою.

ОСОБЛИВОСТІ ПРОДУКТУ

Лінійно-інтерактивний ДБЖ

• Одна з головних переваг цього типу блоку живлення полягає в тому, що він працює в лінійно-інтерактивному режимі. Це означає, що якщо напруга в мережі падає, блок живлення автоматично перемикається на підключений акумулятор, щоб забезпечити постійну напругу та безперебійне живлення пристрою.
• Оскільки він здатний взаємодіяти з лінією електропередач, це дозволяє ефективніше захищати підключені пристрої від пошкоджень, спричинених нестабільною напругою.
• Ще однією перевагою лінійно-інтерактивних ДБЖ є їхня відносно низька ціна порівняно з іншими типами ДБЖ, такими як онлайн-ДБЖ. Оскільки вони не потребують таких високоякісних компонентів, вони є більш доступними для малого бізнесу та домашніх користувачів.

Чиста синусоїда

Пристрій виробляє синусоїдальну вихідну напругу, таку ж, як і в мережі. Це дозволяє йому живити індуктивні пристрої (включаючи електроінструменти, повітряні компресори, кондиціонери, холодильники, морозильні камери тощо). Звичайно, важливо узгодити потужність джерела живлення з навантаженням.

Завжди під контролем

РК-дисплей дозволяє користувачам контролювати ключові параметри джерела живлення, такі як вхідна та вихідна напруга, частота в Гц, стан батареї, навантаження та поточний режим роботи. Це забезпечує постійну видимість стану пристрою та дозволяє швидко реагувати за потреби.

Відключення електроенергії не є проблемою

Інженери вбудували в PM-UPS-500MW функцію холодного запуску , що означає, що пристрій може працювати від батареї без попереднього підключення до мережі. Це корисна функція у разі раптового відключення електроенергії, коли вам потрібен швидкий доступ до даних на настільному комп’ютері чи іншому пристрої.

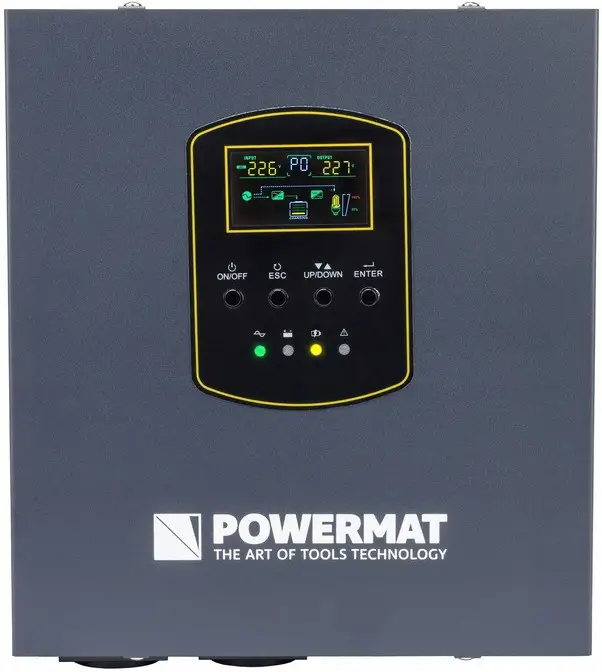

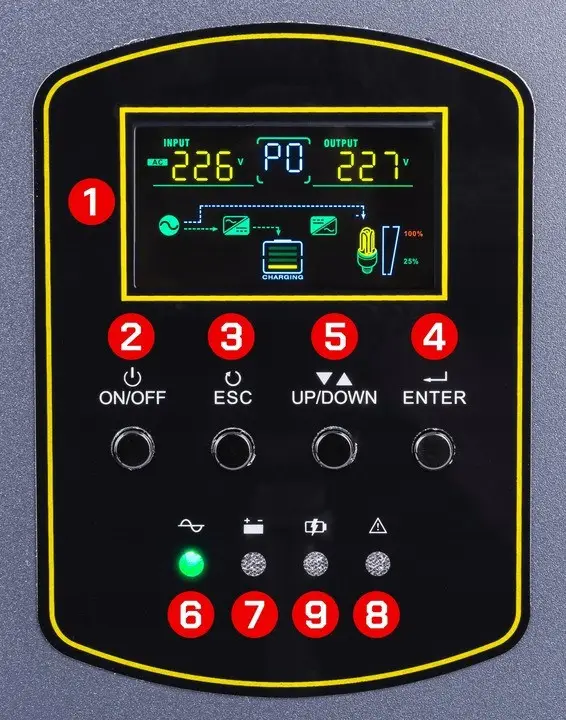

ПАНЕЛЬ КЕРУВАННЯ ТА РК-ДИСПЛЕЙ

1. РК-дисплей
2. Вимикач увімкнено/вимкнено
3. Кнопка виходу
4. Кнопка підтвердження
5. Кнопка вибору (вгору/вниз)
6. Діод змінного струму
7. Інвертор на діоді
8. Світлодіод помилки
9. Діод зарядки акумулятора

Режими роботи пристрою

1. Живлення від мережі під час заряджання акумулятора, перемикання на живлення від акумулятора у разі нестабільної напруги або повного відключення живлення від мережі.
2. Режим BYPASS  – живлення від мережі без зарядки акумулятора, перемикання на живлення від акумулятора у разі нестабільної напруги або повного відключення живлення від мережі.
3. Режим перетворювача постійного/змінного струму забезпечує живлення безпосередньо від акумулятора без підключення до електромережі.

ТЕХНІЧНІ ДАНІ

• Потужність: 500 ВА / 300 Вт
• Напруга: 230 В змінного струму
• Вихідні розетки: 2 розетки 230 В із заземленням, типу Schuko
• Частота: 50 Гц
• Тип трансформатора: Тороїдальний
• Стабілізація напруги: ТАК
• Форма хвилі напруги: чиста синусоїда
• Спотворення форми хвилі: ≤3%
• Підтримувані типи акумуляторів: 12V – AGM VRLA та GEL
• Напруга заряджання: 13,6 В
• Максимальний струм зарядки: 11A
• Захист акумулятора: 10,5 В
• Стабілізація напруги: ТАК
• Час перемикання: <10 мс
• Час роботи ДБЖ: залежить від типу акумуляторної батареї
• Звуковий сигнал: ТАК (опис в інструкції користувача)
• Вага виробу з упаковкою: 6,2 кг

Безпека:

• Перевантаження,
• Перед перезарядкою та розрядкою
• Коротке замикання
• Термічний
• Захист від занадто високої та занадто низької вхідної напруги

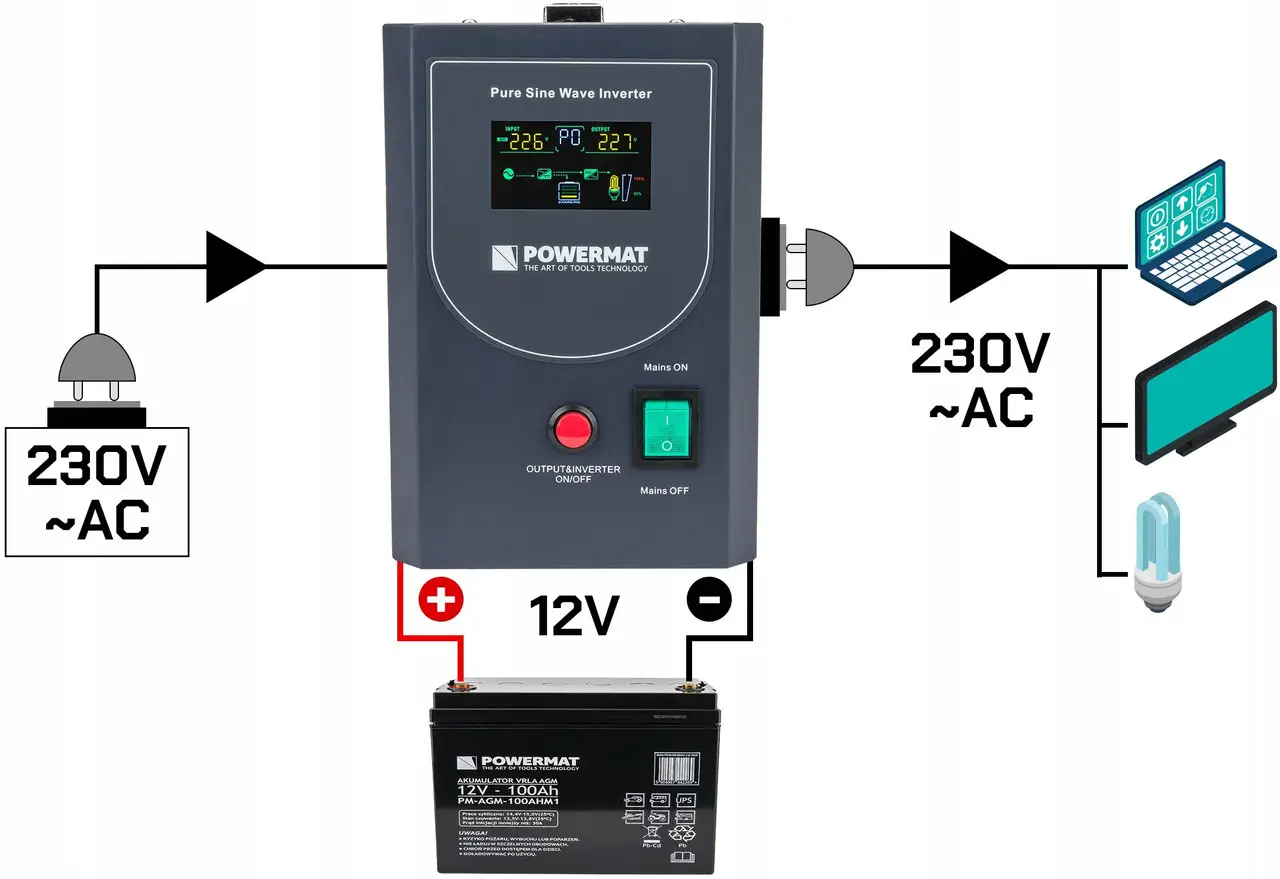

Схема підключення одного акумулятора 12 В

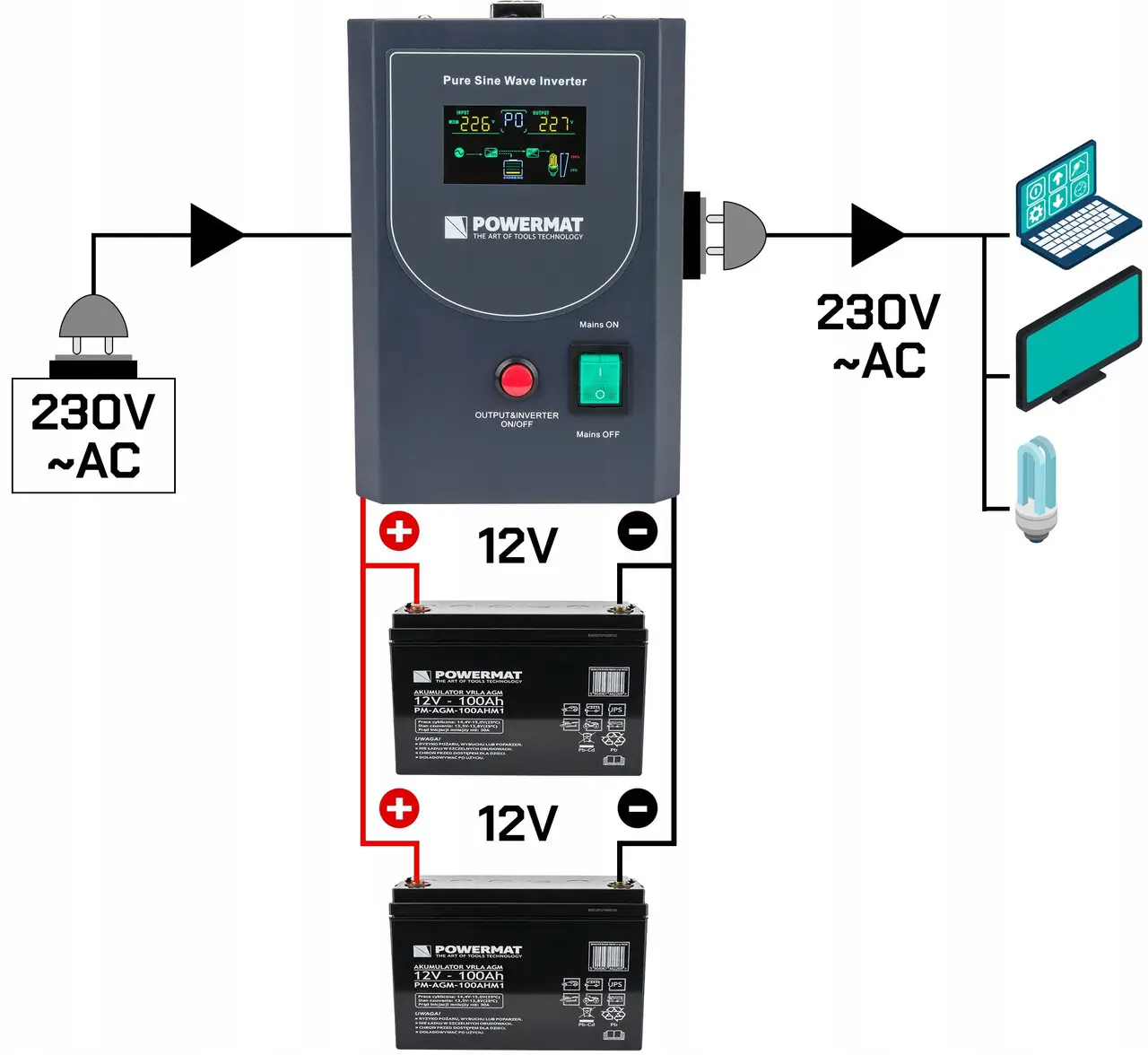

Схема підключення кількох акумуляторів 12 В (паралельне підключення)

• У випадку з нашим пристроєм, основним правилом при підключенні кількох акумуляторів є паралельне підключення, як на схемі нижче.
• Підключаючи акумулятори з однаковою номінальною напругою, переконайтеся, що вони підключені однаковою полярністю, тобто “+” до “+” та “-” до “-“.
• Потім підключіть останню батарею з паралельно з’єднаної батареї до ДБЖ, дотримуючись правильної полярності, як і у випадку підключення батарей.
• Таким чином, ми отримуємо акумуляторний блок із ємністю, що дорівнює сумі використаних акумуляторів, та такою ж номінальною напругою.

Важливі поради щодо паралельного підключення акумуляторів:

• Найкраще підключати акумулятори однакової ємності.
• Вони повинні бути виготовлені за однаковою технологією.
• Їх слід носити однаково.
• Той самий стан заряду акумулятора.
• Кабелі, що використовуються для підключення акумуляторів, повинні бути відповідного розміру та якомога коротшими.
• Під час заміни батарейок на нові слід замінити всі батарейки одночасно.
